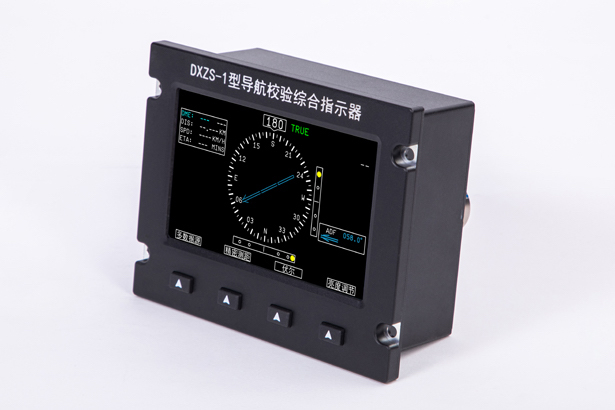

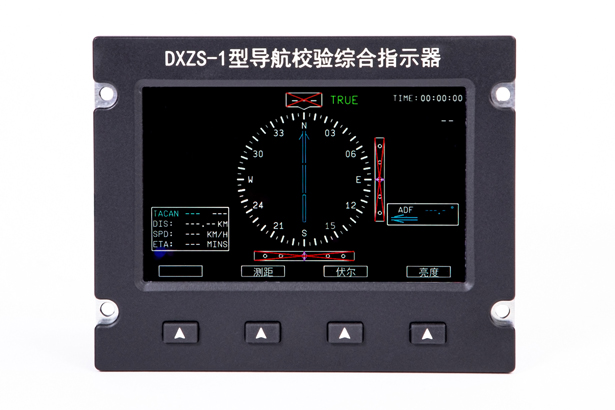

DXZS-1型導航校驗綜合指示器（以下稱：指示器）主要用于某型飛機真航向、磁航向、微波著陸設備、儀表著陸設備、甚高頻全向信標設備、指點信標設備、無線電羅盤設備、塔康設備、測距器設備和精密測距器設備總線數據的接收，并將接收的數據通過圖形方式給予顯示。顯示圖形具備指針、刻度盤、羅盤數字、漢字等顯示要素。

性能指標：

1)      單臺指示器重量不大于0.8kg；

2)      單臺指示器功耗不大于32W；

3)      外形尺寸：寬（143mm）×高（114mm）×深（58mm）；

4)      顯示屏分辨率800*480；最高亮度900cd/m2

5)      工作溫度：-20℃~+70℃；貯存溫度：-55℃~+70℃

6)      MTBF:1000h;連續工作時間：Tc≥24h

產品特點：

a)      具備數據圖形化顯示能力

b)      接收與處理塔康、多模和羅盤等機載無線電設備發送的ARINC429總線數據

c)      通過載機總體要求的GJB150A相關環境試驗和GJB151A-1997相關電磁兼容試驗，并成功裝配

于某型飛機

應用領域：

主要應用于航空機載無線電導航設備的數據處理和實時顯示。
